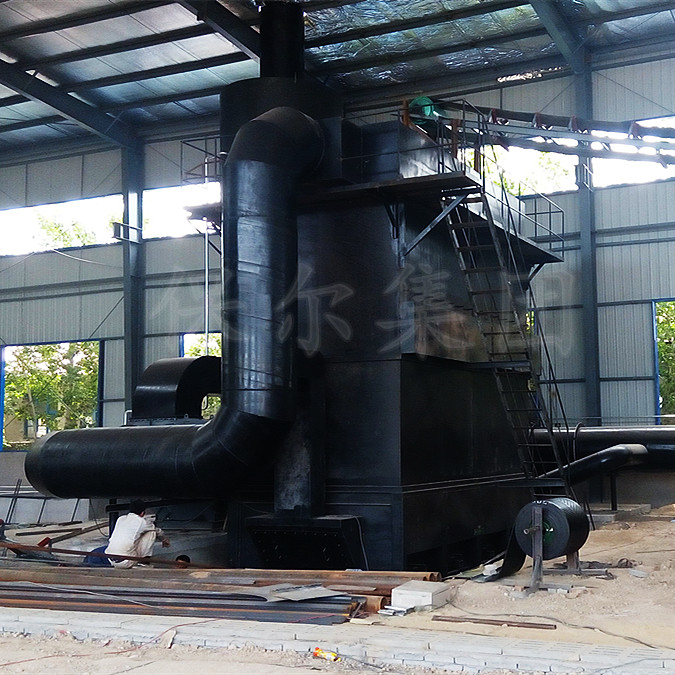

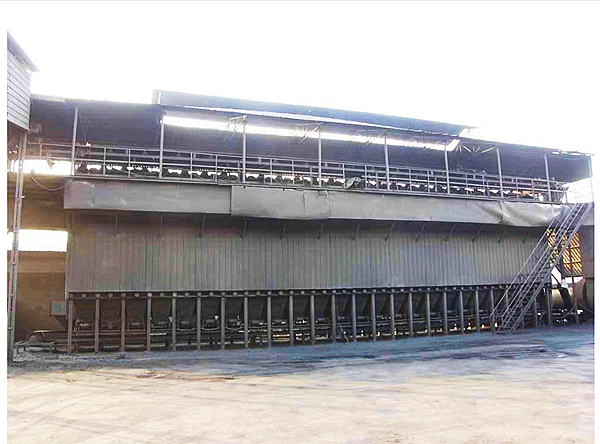

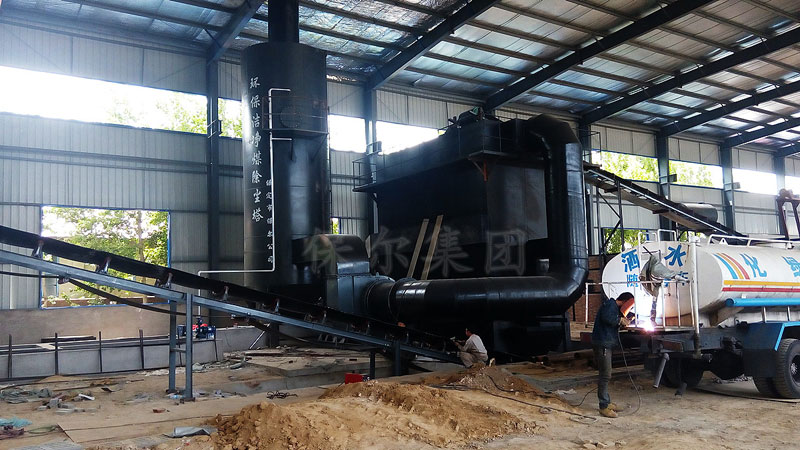

方箱立式烘干机（方箱塔式烘干机）是保尔公司经过实践出的节能烘干产品。本方箱立式烘干机结构新颖、热利用率高、干燥效果好、性能优越。方箱立式烘干机与现今通用的返排式干燥炉相比，投资额降低1/2；占地面积是其1/5-1/3；能耗及运行费用大幅降低。方箱立式烘干机是针对型煤和矿粉压球团的脱水而设计。其关键技术是使物料能在方箱立式烘干机内尽可能分散，以提高热烟气与物料接触面积，同时控制物料在烘干机各区域流速和停留时间，使热烟气与物料充分对流、辐射、传导换热。
方箱立式烘干机使用特点
方箱立式烘干机匹配性好，易于在生产线中与其它设备连接和实现自动化。设备操作方便，维护简单。烘干机本体无机械运动部件，日常无需维护。连续运行、效率高、产量大。给大型化肥厂使用，干燥煤棒，取得了良好的效果；入造气炉煤棒，水分降至3%左右，产气量明显提高；大量节约了人力，减轻了劳动强度；节约了场地，扩大了产量。本产品采用的动态方箱立式烘干技术能使物料在烘干机内尽可能分散，以提高热烟气与物料接触面积，使热烟气与物料充分对流、辐射、传导换热。
方箱立式烘干机工作原理
成型后的水球由皮带机输送到炉顶，由布料小车均匀分布到炉顶全截面。型煤在其运行轨道上一边靠重量缓缓下移，一边与强风进行热交换。型煤蒸发出来的水分又由强风随机带走，型煤经两个小时左右的蒸发过程达到充分干燥。
| 型号 | XY-3000*3000*8100 | XY-6000*3000*8100 | XY-9000*3000*8100 | XY-12000*3000*8100 | XY-24000*3000*8100 | XY-36000*3000*8100 | XY-48000*3000*8100 |
| 生产能力(T/h) | 5 | 10 | 15 | 20 | 40 | 60 | 80 |
| 干燥前水份 | 9%≤水分≤13%，湿球强度≥5Kg，湿球温度≥5℃ | ||||||
| 干燥后水份 | ≤3% | ||||||
| 干燥温度（℃） | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 |
| 布风板形成 | 多仓干燥分布结构 | ||||||
| 容积（T） | 40-50 | 80-100 | 120-150 | 160-200 | 320-400 | 480-600 | 640-800 |
| 出料方式 | 分仓出料。单仓可控，手/自动控制出料 | ||||||
| 排灰方式 | 不停车自行排灰 | ||||||
| 振动电机（kw） | 0.25KW*4台 | 0.25KW*8台 | 0.25KW*12台 | 0.25KW*16台 | 0.25KW*32台 | 0.25KW*48台 | 0.25KW*64台 |
|
供风风量 （m³/h） |
23003～44128 | 41999～80570 | 76040～104600 | 85571～164150 | 177000～332000 | 289000～540000 | 435000～810000 |
|
供风风压 （Pa） |
2668～1775 | 2474～1646 | 1961～2829 | 2293～1526 | 2471～1746 | 2511～1775 | 5423～3825 |
| 风机功率(kw) | 37 | 75 | 110 | 132 | 280 | 630 | 1250/630 |
|
外形尺寸 (长*宽*高) (m) |
3×3×8.1 | 6×3×8.1 | 9×3×8.1 | 12×3×8.1 | 24×3×8.1 | 36×3×8.1 | 48×3×8.1 |
| 整机重量(T) | 25 | 45 | 70 | 90 | 180 | 270 | 360 |
