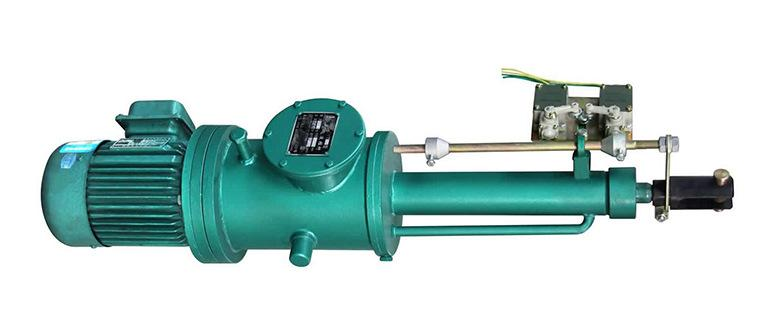

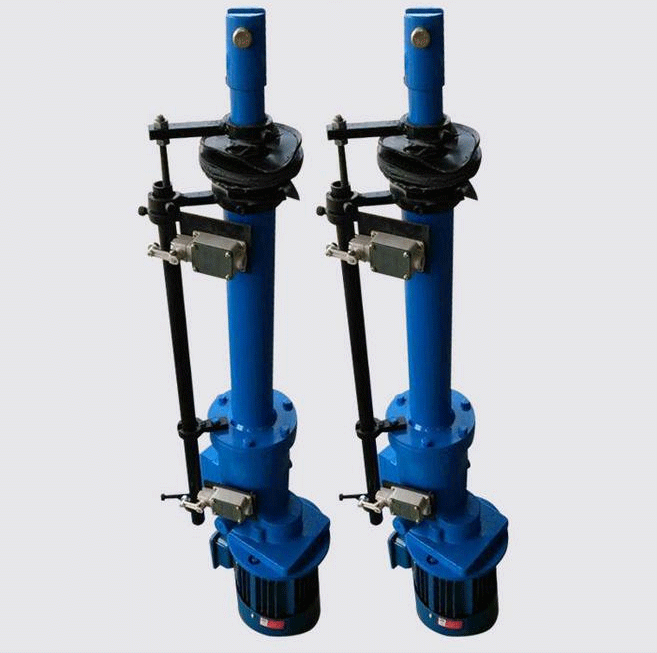

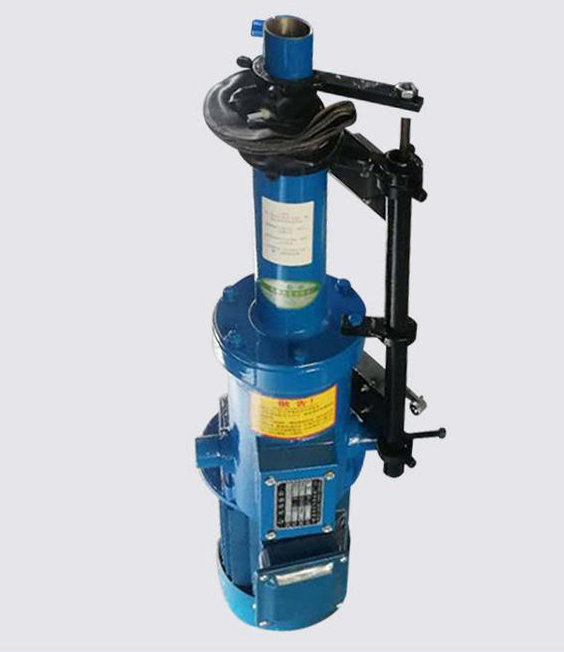

DT型电动推杆

一、电动推杆概述∶ DT系列电动推杆是一种将电能转换成往复运动机械能的通用机械手,适用于各种复杂或简单的工艺流程 ,具有结构紧凑 。安装方便 ,使用可靠 。维修简单 。节约

产品详情

一、电动推杆概述∶
        DT系列电动推杆是一种将电能转换成往复运动机械能的通用机械手,适用于各种复杂或简单的工艺流程 ,具有结构紧凑 。安装方便 ,使用可靠 。维修简单 。节约能源等优点。与液压气动系统相比 不但省掉了繁杂的系统和减轻了重量,而且不受气候及环境的限制 ,可实现远距离集中或自动控制 。广泛应用干冶金、矿山、电力交通、粮食、化工、建材等部门。
二、电动推杆结构与性能∶
1、结构∶电动推杆由电动机、减速齿轮、丝杆、铜螺母、导向套、活塞杆、轴承座、轴承座、弹簧、缸筒座、联接叉及光电接近开关装置(用户选购)等部件所组成。
2、工作原理∶电动机通过一级或二级齿轮减速后,带动丝杠螺母付,把电动机的旋转运动变为直线运动,利 用电动机正反转实现推杆往复动作。输出推拉力相等。通过各种杠杆力臂长度,可以增长行程。
3、过载自动保护功能∶电动推杆内过载自动保护装置,当推杆行程到极限位置或负载超过额定推力一定数值时,推杆 将自动切断电源,起到保护作用,使电动机及其它构件不致损坏,但不得以此作为正常运行时的限 位开关使用。因此要求在本机上另行配置外行程限位开关装置,本厂可为用户配置光电接近开关装 置,以控制推杆正常起停。
三、原理和功能
1、工作原理∶电液推杆以电动机为动力源 ,通过电动机正(或反)向旋转,使液压油经过双向齿轮泵输出压力油,经油路集成块,送至工作油缸,实现活塞杆的往复运动。
2、过载自动保护功能∶电液推杆工作时,如活塞杆所受外力超过额定的输出力或活塞已到终点,电机仍在转动,这时油路中油压增高到调定的压力,溢流阀迅速而准确地溢流,实现过载自动保护,电机虽在转动,但绝不会烧毁。
3、自锁功能∶电液推杆的油路集成块中设计了液压自锁机构,电机停止,活塞杆立即停止在一定的位置上,压力油处于保压状态。
4、可根据用户要求,在额定的速度范围内进行无级调节速度。
注∶用户欲配用防爆电机、直流电机、制动电机、单相电机等特殊产品,请与本公司联系。外行程可调机构可任意选用密封接近开关或普通限位开关。
电动推杆在下列条件下能可靠地工作∶
1、工作环境温度在-10℃-60℃之间。
2、相对湿度在85%以下。
3、短时工作制为25%以下。
4、过载自动保护开关应正确接人电气控制回路。
5、用户需自行装设限位开关XW1、XW2(本公司已带行程可调的电动推杆除外)。
6、许容横向负荷量∶(0.03-0.05)×额定推力。
7、起动次数∶每分钟4-5次以下。
